у меня ЖСП30 так над ним вообще отражателя нема, тока алюминевый лопух для отвода тепла...

Можно ещё раз ссылки на размеры светильника, а то ссылки битые, на главную страницу выкидывает..

1

jong
ЖСП30 - светильник для ДНАЗа, потому и нет отражателя.

По сабжу - продам аланод в Украине.

Немного не в тему,но спрошу...
Нужна помощь!
Нужно спроектировать рефлектор для 70 ваттной МГ лампы Филипс.
Основной момент-на расстоянии 30см пятно должно быть 50х50см,т.е. луч довольно направленный нужен.
Может кто сможет помочь?Всмысле чертёжика,а то я заманался уже вырезать и прикидывать.Получается фигня,а профиль уже приближается к U-образному стакану,что не есть хорошо.Должен светить лучом,не засвечивая в стороны...

Спасибо за помощь!

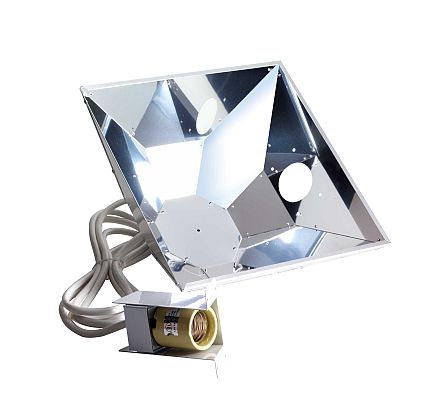

Если кому нужно могу дать выкройку вот такого рефлектора:

взял рефлектор из советского електрокамина с двумя спиралями (бипарабола)

Кому нужен профиль отражателя, сделан в Visio, вот ссылка http://ifolder.ru/11053780. Просто печатаешь на А4, вырезаешь, обводишь и готово!!!

Сделал себе отражатель , охота поделиться идеей .
Бипарабола только малого размера , перекрывает размеры горелки , а не всей колбы .
В канапедии чертеж параболы точно переносится не милиметровку , а длинна на один сантиметр с каждой стороны гоелки с припуском ( на 250 Вт примерно 12 см ) крепится или к плафону , или если нет плафона просто к потолку на длинных болтах .
Не мешает обдуву , перераспределяет только тот свет который уходит в потолок .
С полировкой не стал париться , просто купил баллончик-спрей с дорогой , матовой , белой эмалью и в три слоя покрасил.
Эффект заметен .

ivandamaria, я фокус выставлял по размеру освещаемой плоскости. В граф. программе проводил линию к крайней точке светильника и получал точку где расположить лампу.
Показал на твоём рисунке .

Нахожусь в стадии проектирования своего светильника с охлаждением. Сразу сомнителен изначальный тезис в топике, причем перешедший в Каннапедию
Вообще не любитель писать, предпочитаю прочитать и выслушать сначала. Но в данном случае, мне кажется, лучше поделится собственным мнением.

Во-первых, isisseed дал вам чертеж, который параболе, идеалу, к которому нужно стремится, не соответствует. Как строится парабола можете зайти и посмотреть
http://ru.wikipedia.org/wiki/Файл:Parabola01.gif

Во-вторых, М-парабола в первую очередь предназначена для двухосевых источников света. ККЛ, ЭСЛ, либо сдвоенной ЛЛ. Для одноосевой, Днат, нужна чистая парабола. Тогда свет будет вертикально направлен вниз. Как пример, где вы видели параболическую антенну с эдакой м-образной формой?

В-тетьих, если подразумевать, что М-форма предназначена для избежания обратного попадания света в область колбы, то в любом случае, никак не учтен коэффициент преломления лучей в стекле, толщина стекла. Идеальная парабола все-равно будет иметь предпочтение. Если в этой области и будет неидеальный выход отраженного луча, белые стенки бокса будут это компенсировать. Суть: если частичное рассеяние света будет и в М-форме и в "чисто параболическом", то не имеет смысла извращатся с М-формой для одноосевого варианта.

Вообщем, выкладываю файлик CorelDraw с чертежом параболы.
1. Центральный диаметр выставляете под размер лампы (в файле - 38мм при Philips Son-T)
2. Определяете желаемую ширину светильника, расстояние от лампы до стекла.
3. Масштабируете параболу до нужной величины
ВАЖНО!
Масштабируете красную кривую с нажатым Shift.
Фокус параболы определяется центром вращения объекта, а не геометрическим центром!!! т.е кликните один раз на уже выделенной параболе.
Смещаете стрелками вверх/вниз до совпадения с центром лампы.
4. Распечатываете.

Файл: http://ifolder.ru/11101842

Оставил, все-таки, нарисованые кривые от "isisseed". Верхняя "идеальная парабола", это повернутая на 5 градусов часть истинной параболы. Можете использовать ее или М-кривую.

ivandamaria, твой второй вариант самое то!!!
Ведь интенсивность света падает в зависимости от расстояния, а тут ты его добавишь по краям,
тем более уже отраженный. И не нужно заморачиваться с U-образным скрогом.

http://ifolder.ru/11102866 -- Архив с файлами ai / eps / dwg

Оставил только параболу и источник света.
У параболы теперь высота равна: фокусное расстояние х 2.
Объекты выровнял по центрам.
Масштабируя, фокус не должен сбиться.

Кучу фоток теплиц у голландцев видел, где бипарабола и одна лампа.

Так, блин, друзья дорогие, колокольный рефлектор тоже под себя отражает, и чего на него тут гонят, так и могу врубиться. Похоже, просто - устоявшаяся догма.
